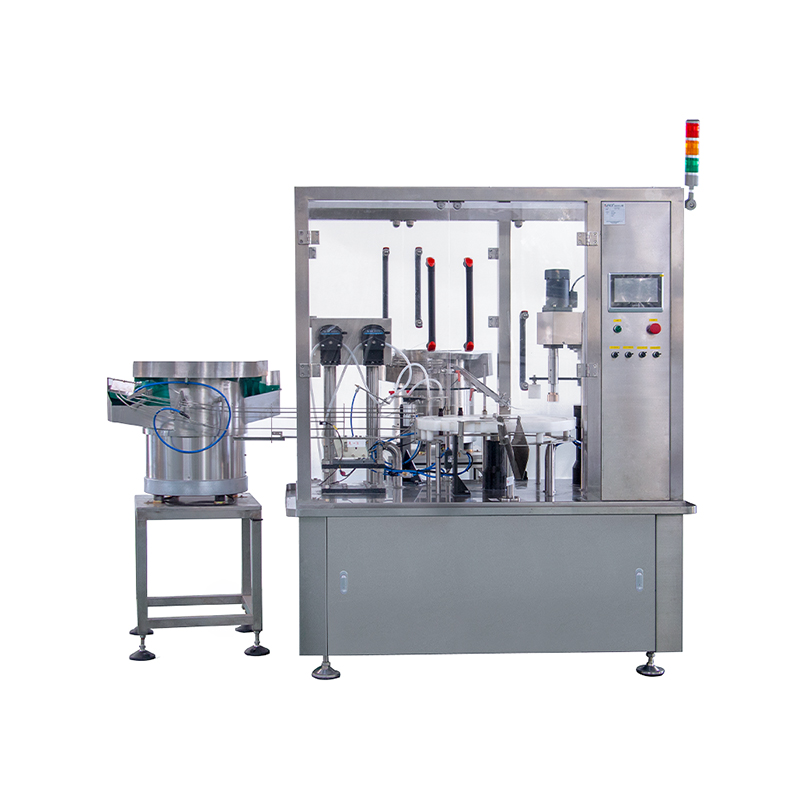

灌装旋盖一体机

Production capacity: 30-70 bottles/minute(Adjustable:Customized according to client needs)

Filling accuracy: ≥99%

Finished cap yield: ≥99%

Equipment power: 220V / 50Hz

Equipment power: 1.5KW

Equipment size: 2400*1500*1900mm

Applications: Eye drops, Creams, Essential Oil, CBD Oil, E-Liquid, E-Juice etc

• 1、入瓶：将待灌装的瓶子人工放入传送带上。
• 2、检测：光电传感器检测主转盘上是否有空瓶。检测信号发送至控制计算机，控制有瓶灌装、无瓶灌装。
• 3、灌装：如果前面检测到有瓶子，则PLC控制灌装头上升到瓶子内进行定量灌装。
• 4、喷头盖：检测是否有瓶子，摆臂式盖预旋盖。
• 5、旋盖：伺服电机控制扭矩和速度，确保盖紧且松紧一致
• 6、出瓶：最后，将已拧紧的瓶子从传送带上出来。

操作流程

• 1、材料准备：准备好足够的瓶子、塞子、盖和药液，塞子和盖应充满振动料斗导轨并位于内外盖位置。
• 2、送瓶：送瓶转盘进行送瓶。
• 3、灌装：瓶子通过振荡整理开瓶器对定位盘进行加厚，再由定位盘间歇驱动进行灌装、加塞、盖盖、旋盖。溶液由蠕动泵吸入，通过硅胶管在灌装站再次通过可上下移动的针头自动将液体灌装到瓶中。针的每一次上下移动，就完成了一次灌装。
• 4、塞塞：塞塞由振动料斗提供给加塞工位，瓶子通过轮间隙运动到加塞工位，通过光纤检测控制加塞气缸电磁阀工作信号来控制气缸工作从而实现不加塞的功能。 、不加塞瓶塞在板上采用重力原理设计，避免了之前制作的弹簧或弹簧板长时间使用后出现不稳定的情况，因此塞子非常准确。
• 5、旋盖：将加好的塞子再次通过定位盘送至瓶内加盖，旋盖，加盖原理与小便原理相似，是由气缸完成的，通过不断旋转的螺旋盖完成盖住各种尺寸的下面和整体做上下操作，当瓶子向右停止时，下降旋陷谦盖旋盖完成。旋盖本体采用恒扭矩设计，根据瓶盖与瓶螺纹的扭力，调节旋盖的松紧程度，旋盖到位后可自动滑动，达到不伤盖不伤瓶的目的。
• 6、出瓶：旋好盖瓶再由瓶轮向输送带拉动最终输送到机外，进入下道包装工序。
